สอนเล่นอีรัตน์

[L]

ไม่เคยใช้ illus หรือเฮีย

[iannnnn]

ไม่เคยครับ


อ้อ เคยสิ ตอนทำตีสิส
เอารูปสี่เหลี่ยมที่ทำในสเก็ตชั่พมาวางเรียงๆ แล้วใส่ตัวอักษรบรรยาย
แล้วพล็อต

[L]

ที่บางมด ใช้จนเอือม พอพอกับหยิบไม้บรรทัด
(ไม่ได้หมายความว่าตูข้าเก่งอไร ใช้แต่ พวก วาง text ปากกา เท่านั้น แล)

[iannnnn]

ตูใช้แค่ที่บอก นอกนั้นใบ้ครับ

[Layiji]

เวิร์คชอบคืด ทำดราฟให้เหนือกว่าจานวี .........

[L]

งั้นขอเวลา สักชาตินึงครับ

[มังกิ๊ง]

หายไปนานทีเดียวเพราะแอบไปอู้ที่อื่น

วันนี้กลับมาแล้ว พร้อมกับ

บทที่...เท่าไหร่วะเฮ้ย
อ้อ สี่
บทที่สี่ Pathfinders

หลังจากเกริ่นไปสองชาติกว่า ๆ จนจู๋ตกมาสองหน้าแล้ว ก็เข้าสู่ติวเตอร์สิ่งที่ไม่มีในร้านรูปกันบ้างแล้ว

แต่ก่อนอื่น มารู้จักกับเจ้าตัวPathFinder นี่เสียก่อน

(บางคนอาจเห็นว่าตูเปลี่ยนตีมอีกแล้ว)

อย่าครับ อย่าเพิ่งโวย ผมรู้ดีว่าเครื่องบางคนไม่ได้เซ็ทให้มันโผล่ออกมาทุกครั้งที่เปิด เรียก PathFinder ได้จากเมนู Window > Pathfinder ครับ (คงไม่ต้องถึงขั้นใช้ลูกศรหรอกนะ  )

ให้เวลาสังเกตห้าวินาทีครับ

ไงครับ ใช้เป็นรึยัง


ตลกสิ

PathFinder จะทำงานเป็นตัว "ดัดแปลง" เหล่าเส้นเหล่ารูปทั้งหลายในอีรัตน์ ไม่ว่าจะเป็นการรวม ตัด หารออก หรือแม้แต่กำจัดจุดอ่อน

วิธีใช้ก็ไม่อยากเลย

สมมุติว่าผมมีวงกลมรูปหนึ่งกับสี่เหลี่ยมอีกรูปหนึ่ง

เกิดว่าผมอยากรวมมันด้วยกันล่ะ

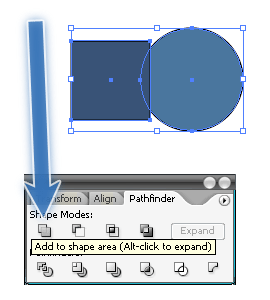

ทีวีดายเหล็กเจ้าเก่า ขอเสนอ เครื่องมือที่หนึ่ง

เราก็จับมันมาข้าง ๆ กันซะนะ เพื่อให้มันทำความรู้จักกับอีกฝ่าย

แล้วจากนั้นก็เลือกทั้งสองชิ้นด้วยเครื่องมือเสียมดำ

แล้วก็


ฮัดช่า!!! สองชิ้นนี่รวมเป็นหนึ่งเดียวกันแล้ว!!!


เอ๋ แต่เดี๋ยวก่อนนะ ตอนแรกนี่มันต่างสีกันนี่ ไหงมันไม่เทรวมแล้วผสมกันออกมาล่ะวะ
บ้าดิ
ถึงได้บอกว่าตำแหน่งมีความสำคัญไงครับ

เพราะPathfinderจะยึดด้านบนเป็นหลักเสมอ
เลเยอร์ก็ใช้ได้เหมือนกันครับ แต่เมื่อรวมกันแล้วไอ้อันที่อยู่เลเยอร์ล่างก็จะถูกย้ายบ้านไปอยู่กับฝ่ายชายที่ด้านบนแทน


แต่เดี๋ยวก่อน

ตอนนี้อาจมีบางคนสังเกตแล้วว่าเฮ้ย - ทำไมแต่งงานกันแล้ว ถึงยังแยกออกจากกันได้อีก (ลองใช้จอบขาวดูสิ) เพราะว่าเรายังไม่ได้นอนหอครับ

กดที่ปุ่มนอนหอให้ขณะที่เลือกชิ้นที่เราพึ่งแต่งงานไปหยก ๆ นั่นได้เลยครับ


ทีนี้ สองคนนี้ก็จะไม่เหลือเส้นคั่นระหว่างเพศอีกแล้ว

เครื่องมืออื่นเดี๋ยวมาต่อนะครับ วันนี้ทั้งปวดคอทั้งง่วง ไม่ไหวแล้ว

[L]

วันนี้นั่งทำ present flowing system โคตรจะ..
กับไอ้ ปุ่มนี้เลย

[มังกิ๊ง]

เคยมีเพื่อนท้าผมให้ทำตราออดี้ (คือห่วงห้าอันซ้อนกัน) กับโอลิมปิค

ทำได้ครับ เพื่อนค้างเลย

[L]

เคยมีเพื่อนท้าผมให้ทำตราออดี้ (คือห่วงห้าอันซ้อนกัน) กับโอลิมปิค

ทำได้ครับ เพื่อนค้างเลย

ไม่เข้าใจอะ
มันยากหรอ

[มังกิ๊ง]

เพราะเพื่อนนึกว่ายาก แต่ความจริงง่ายมากครับ

ลองทำดูสิ

[L]

เอารูปต้นแบบมาให้หน่อยสิ
(ยังมึนๆกับคำถามอยู่ )


เร๊ว เน็ตจะตัดแล้ว

[:†:Ϊη ģŎđ шε Ţѓűśţ :†:]

นึกว่า ระเบียบรัตน์

[AMORN]

ดีครับน้องสอนกันใช้โปรแกรมเป็นเรื่องดีครับ

แต่บางอย่างน้องบอกมามันแปลกๆ นะครับ
อย่างเรื่อง Transperent อันที่จริงแล้ว เจ้าคำว่า Transperent นี้ บนชุดโปรแกรม Adobe มีทุกตัวครับ ทางวงการการพิมพ์เขาเรียกว่า Transperentcy จุดไหนบ้างเป็น Transperentcy
1. การสร้างเงา หรือ Drop Shadows
2. การไล่สี ไล่ Feture (โปร่งใสไปเป็น Opject หรือภาพ)
3. ภาพ Bitmap ชนิดไม่มีพื้นหลัง
4. การสั่งลด Opacity

ในวงการการพิมพ์บ้านเรามีปัญหาเรื่อง Transperentcy นี้มากครับ โดยเฉพาะท่านที่ใช้โปiแกรม Illystrator ทำงานผิดประเภท คือ ใช้ทำหนังสือเป็นเล่ม, ใช้ทำ ArtWork เพราะอันที่จริงแล้ว Illustrator เป็นโปรแกรมที่เขาเอาไ้เขียนภาพประกอบชนิดเวคเตอร์เท่านั้น แต่การปรับเปลี่ยนความเคยชินของคนทำงานนั้นยากครับ เพราะไม่ว่าบ้านเราบ้านฝรั่งมันก็นิยมใช้ Illustrator กันผิดวิธีอย่างนี้เหมือนกัน แต่ติดอยู่ว่าฝรั่งมันพอเข้าใจว่าจะกำหนดงานบน illustrator อย่างไรไม่ให้เกิดความผิดพลาดทางกระบวนการการพิมพ์

ดังนั้นเรามาทำความเข้าใจพื้นฐานการทำงานบน Illustrator กันดีกว่า
1. หากจะทำงานอะไรบน Illustrator คุณต้องกำหนดขนาดงานให้พอดีกับชิ้นงาน + 3 mm. เผื่อช่างตัดตก เพราะการกำหนดขนาดของชิ้นงานจะส่งผลในการทำ PDF ขั้นตอนสุดท้ายเมื่อเสร็จสิ้นกระบวนการออกแบบ
2. กำหนดค่าการพิมพ์และการเอาออกของชิ้นงานก่อน เพื่อกันความผิดพลาดในการ Output ตัดปัญหา Effect เพี้ยน ที่คำสั้ง File/Document Setup ช่องแรกด้านบนเปลี่ยนเป็น Printing & Export กำหนดค่า Output ที่ความละเอียด  2540 dpi และใน Option ช่อง Gradient Mesh ความละเอียด 300 ppi (ตรงนี้ขึ้นอยู่กับงานที่จะเอาไปใช้งาน หากเป็นงานปกติแล้วประมาณ 150ppi หากเป็นนิตยสาร 175ppi หากเป็นขาวดำบนหนังสือพิมพ์ 90dpi)
3. ต่อไปเป็นการกำหนด Layer ในการทำงาน มีหลักการณ์ง่ายคือ Layer ล่างสุดควรเป็นภาพ Bitmap ถัดมาเป็น Vactor ถัดมาเป็น Text สุดเป็น Trim & Bleed เพื่อจะทำการ Mash งานตามขนาดงานเมื่อเสร็จงาน
4. กำหนด Effect (อันนี้จะเกี่ยวข้องโดยตรงกับเรื่อง Transperentcy) กำหนดโดย Effect/Document Rastor Effect Setting โหมดสีเลือกเป็น CMYK ในช่อง Resulation เลือก Hight(300ppi)
5. เมื่องานคุณเสร็จสิ้น Proof ผ่านแล้ว ให้ทำการ Flatten Transperentcy โดย Object/Flatten Transperentcy ตรงไสล์บาร์ มีความหมายดังนี้
- หากงานเป็นเพียงเส้น ตัวหนังสือ ที่ทำบน Illustrator ล้วนๆ ไม่ได้ Link ภาพ Bitmap เข้ามาเลยให้กำหนดเป็น 100 ครับ เช็คถูกที่ Convert All Strocke to OutLine แล้ว OK
- หากเป็นงานที่ Link ภาพเข้ามาด้วย ให้เลื่อนไสล์บาร์มาที่ 70(เป็นค่ามาตรฐานนะครับ) เช็คถูกที่ Convert All Strocke to OutLine และ Clip Complex Regions ด้วย แล้ว OK
6. ต่อไปเป็นการ Save งานครับ ให้ Save เป็นไฟล์ชนิด EPS ครับ แล้วมันจะมีหน้าต่างขึ้นมา ในเวอร์ชั่นเลือกอะไรก็ได้ แต่โปรแกรมเวอร์ชั่นต่ำกว่าไมาอาจเปิดไฟล์เวอร์ชั่นสูงกว่าได้นะครับ
ในช่อง Farmat หากเป็นงานสี่สี TIFF8Bit ข้างล่างระหว่าง Transperent(โปร่งใส) กับ Opaque(ทึบ) เลือกเป็น Transperent ในช่อง PostScript ให้เลือกเป็น Level 3
7. สังเกตุว่าด้านล่างสุดไม่มีเครื่องหมายตกใจในกรอบสีเหลืองเตือน หมายความว่างานผ่าน Save ได้ หากผิดพลาดมันจะแจ้งว่าเพราะอะไรแล้วกลับไปแก้ซะ
8. เมื่อได้ไฟล์ EPS แล้ว เปิด Distriller ขึ้นมา เลือก JobOption เป็น PDF/X-1a หรือตามที่คุณได้ตกลงไว้กับทางคนยิงฟิล์ม
9. เสร็จแล้วคุณจะได้ PDF ที่ไม่มีปัญหาในการพิมพ์ครับ

อาจจะงงไปหน่อยสำหรับมือใหม่ อย่างไง menber ทุกท่านส่ง จ.ม.ลับ ไปที่ผมแล้วท่านจะได้เอกสารการทำงานกับ Illustrator ที่ถูกวิธี (เดี๋ยวหาก่อนว่าเอาไปเก็บไว้ใน CD แผ่นไหน)

ลืมบอกว่างานบน Illustrator อย่าไป Creat Outline ตัวหนังสือครับ เสียเวลา ทำตามขั้นตอนทีผมบอกแล้ว Fonts คุณจะถูก Creat เอง อีกอย่าง Illustrator มี limit ในการทำงานกับเส้นมากๆ ไม่เกิน 3000 - 5000 เส้น หากไป Creat Outlin เส้นจะเพิ่มขึ้นอีกมาก แน่นอนต้องเกิน limit ครับ

[✌]

ที่ก๊อพอู้เนี่ยเพราะโดนกระแสPaintแทรกแซง



หลังกระแสตก เลยกลับมาขุด
