รวมงานบักเต้ย

[toeytoeytoey]

โครงสร้างทั้งหมดตามแบบมันจะออกมายังงี้ครับ


พื้นชั้น 1


พื้นชั้น 2


โครงหลังคา


ก็ดูเหมือนจะไม่มีอะไรใช่มั้ยครับ
โครงสร้างคล้ายๆบ้านไม้ แบบชาวบ้านเลย แค่เปลียนเป็นเหล็กเท่านั้น
เราก็ทำตามแบบไปเรื่อยๆ
จนเวลาผ่านไป 3 เดือนเราก็ได้โครงหลังคาตามแบบ

[iannnnn]

รอเผือกอยู่

[toeytoeytoey]

ช่างเหล็กก็ขอเบิกเงินไปตามระเบียบ เพราะทำงานเหล็กเสร็จตามแบบเรียบร้อย

ต่อไปก็ถึงคิวช่างไม้โครงสร้าง
ต้องเข้ามาทำ ตงและพื้นไม้ชั้น 2 และงานผนังไม้ทั้งหมด
วันแรกที่ช่างไม้เข้ามา ช่างถามว่า


งานเข้าละครับ
ระบบของงานไม้ไม่ได้วางแบบทั่วไป ที่วางพื้นลงบนตง แล้ววางตงบนคานไม้ แบบนี้


แต่เป็นการฝากตงไม้เข้ากับคานเหล็กให้ได้ระดับเดียวกัน (เข้าใจว่าเป็นการออกแบบเพื่อลดความหนาของโครงสร้างพื้นชั้น 2)

เลยรีบปรึกษาสถาปนิกทันทีว่าจะทำยังไง
และลองทำแบบที่น่าจะเป็นไปได้ไปเสนอดู คือการใช้เหล็กฉากมายึดตงไม้กับคานเหล็ก แบบนี้

[toeytoeytoey]

ปรากฏว่าที่เราเสนอไป สถาปนิกอนุมัติให้ทำ
และให้ใช้ดีเทลนี้ในส่วนที่เป็นการเชื่อมไม้กับเหล็กทั้งหมด
ก็จัดการออกแบบขนาดเหล็ก สั่งตัด เจาะรูตามแบบ
คิดเป็นเงินอออกมาแล้วเป็นก้อนใหญ่ ซึ่งเงินส่วนนี้คือเงิน "บาน" ครั้งที่ 2
แต่เพราะมันเป็นการบานจากงานออกแบบที่ไม่ละเอียดพอ งานนี้สถาปนิกเลยยอมออกค่าใช้จ่ายให้ทั้งหมด

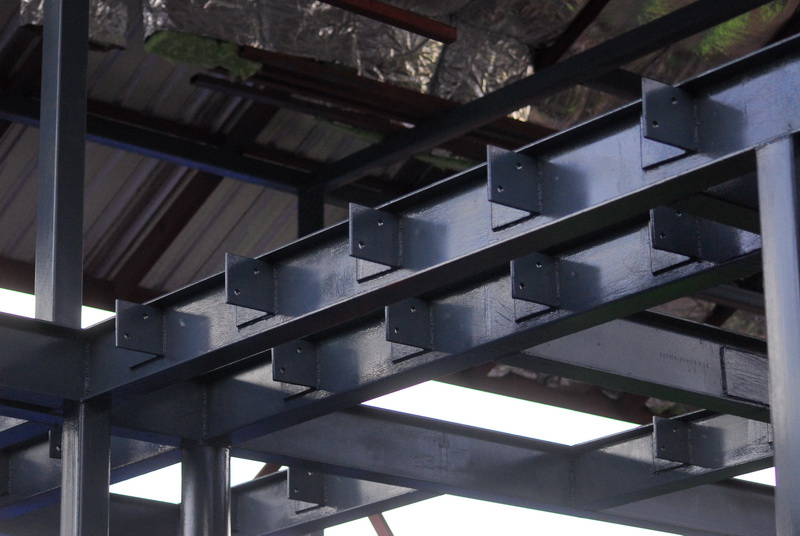

เหล็กฉากที่สั่งตัดมา





แล้วช่างเหล็กก็ต้องกลับมาอีกรอบ เพื่อมาติดเหล็กฉาก เสียเวลาไปกับตรงนี้อีกประมาณ 10 วันเลย

[iannnnn]

สถาปนิกเข้าเนื้อสิงี้ โอย จะคุ้มค่าแบบไหม

[toeytoeytoey]

ขอแว๊บมาที่เรื่องหลังคาหน่อย

บ้านหลังนี้มุงด้วยวัสดุ 2 อย่างครับ
1. เมทัลชีท แบบที่ใช้มุงกันทั่วๆไปนี่แหละ ราคาตกตรม.ละเกือบๆ 400 บาท
เราเลือกใช้ของยี่ห้อ บลูสโคป เพราะดูมีมาตรฐานที่สุดละในบรรดาเมทัลชีทตามท้องตลาด แล้วสั่งความหนาไปที่ 0.47 มม. (หนาสุด) แต่พอแผ่นมาส่ง มันเขียนไว้ว่า 0.42 เราก็โวยวายใหญ่เลย บอกว่าแผ่นไม่ตรงสเป็ค เค้าเลยอธิบายว่ามันมีคำว่า BMT (Base Metal Thickness) อยู่ข้างหน้า แปลว่ามันคือความหนาก่อนเคลือบผิว (ที่ส่งมาเคลือบแล้วได้ 0.47 พอดีตามที่สั่งนั่นแหละ)


แล้วก็สั่งให้ติดแผ่นฉนวน PE มาด้วย
ฉนวน PE (Polyethylene) คือฉนวนที่สามารถรีดมาพร้อมกับแผ่นเมทัลชีท ความหนาจะอยู่ที่ประมาณครึ่งซม. สามารถลดความร้อนกับลดเสียงเวลาฝนตกได้เล็กน้อย ราคาเพิ่มอีกตรม.ละ 50 บาท



2. หลังคาโปร่งแสง ใช้ในส่วนระเบียง หน้า - หลัง
อันนี้สั่งของตราช้าง เป็นลอนเล็กๆ สวยดี ขนาดกว้าง 105 ซม. ยาว 6 เมตร แผ่นละ 3000 กว่าบาท
ซึ่งความยาวแผ่นมันเท่ากับระยะจันทันของบ้านนี้พอดีเลย


มุงออกมาจะเป็นแบบนี้



อ้าว เดี๋ยวๆ ทำตามแบบแล้วทำไมมันตกท้องช้างยังงั้น แล้วมีช่องว่างระหว่างแผ่นเมทัลชีทกับแผ่นโปร่งแสงอีกเกือบ 10 ซม.
พอมาไล่ดูแบบ ปรากฏว่าในแบบไม่มีโครงสร้างแปเสริมให้กับแผ่นโปร่งแสง
เลยต้องทำเพิ่ม และต้องเก็บเงินกับสถาปนิกอีกรอบ

[toeytoeytoey]

ถามว่า ฉนวน PE มันเพียงพอมั้ยสำหรับการกันร้อนและกันเสียงให้เมทัลชีท
สำหรับเราแล้วคิดว่าไม่พอครับ #สถาปนิกก็เช่นกัน
เลยออกแบบให้มีฉนวนใต้หลังคาอีก 1 ชุดใหญ่ เป็นฉนวนตราช้าง stay cool หนา 6 นิ้ว มาเป็นม้วนๆเหมือนผ้าห่มนวม
ปกติเค้าจะใช้วางบนฝ้า แต่งานนี้เราจับยัด อัดเข้ากับแผ่นหลังคาเลย เพื่อให้เกิดมวลที่แน่น เวลาฝนตกแทบจะไม่ได้ยินเสียงเม็ดฝนเลย






ราคาตกตรม.ละ 200 อันนี้คิดว่าคุ้มครับ ใส่ไปเถอะ

[iannnnn]

แผ่นแว้บๆ ใต้เมทัลชีตนี่ ที่บ้านก็ใช้อยู่เหมือนกัน
ตอนนี้อายุ 5-6 ปี เริ่มร่อนละ

[แอ้]

แก้งานได้ละเอียด ดีงามมาก ถ้าเป็นพี่ทำ แม่งต้องมีวิธีพิสดารซักอย่างแน่ บอกเลย

[Buob Marley]

สนุก ได้ความรู้
ปล. ไอ้เหล็กฉากนั่น ควรมีแบบขยายตั้งกะแบบเพื่อประมูลแล้วป้ะ
ปล. เป็น ผรม. ที่ทำช็อปได้สวยมาก

[toeytoeytoey]

บักแอน ใช่เลย มันรีดติดกับแผ่นด้วยกาวยาง นานๆไปมันก็จะลอก อาจจะเพราะน้ำเข้า กาวเสื่อม วิธีแก้ง่ายๆ ให้ใช้ตะแกรงลวดกรงไก่ติดยึดขึ้นไปอีกชั้นนึง บ้านนี้ไม่ใส่เพราะมันมีฉนวนอัดอยู่ข้างล่าง

ส่วนแบบขยาย เรามีเวลาทำราคาน้อยมาก ดูแว๊บๆ ตามคอมมอนเซนส์มันน่าจะเป็นโครงสร้างปกติไง ถ้ามันจะพิเศษขนาดนี้คนออกแบบน่าจะเน้นให้เราคิดวิธีแก้มาตั้งแต่แรก หรือบอกให้คิดเผื่อราคาตรงนี้หน่อยนะแล้วหาวิธีประกอบกันหน้างาน อันนี้ไม่มีอะไรเลย ในแบบดรออิ้งก็เป็นไม้วิ่งมาชนเหล็กเฉยๆ เหมือนต่อกันด้วยกาวยู้ฮู

เดี๋ยวมาต่อนะ ครึ่งทางละ

[Buob Marley]

รอๆๆ

[O.D.M.]

ดีแล้วล่ะ ถือว่าเป็นไม้เรียวหวดใส่ตูดสถาปนิกให้คิดเยอะขึ้น
เพราะเอาจริงๆสถาปนิกหลายคนแม่งไม่ยอมรับผิด
ผลักภาระให้ผู้รับเหมาไม่ก็เจ้าของบ้านออกค่าส่วนต่างเหล่านี้ไป
ทั้งที่ตัวเองต้องรับผิดชอบในการแก้ไขปัญหา

ปล.1 เต้ยเคยลองใช้ที่แผ่นแผ่นฉนวนหน้าอลูมิเนียมข้างในไส้เป็นเหมือนบับเบิ้ลฟองกากาศมั๊ย
เค้าว่ามนใช้ได้พอๆกับใยมว้นเลยแต่จะไม่ร่อนแล้วก็บางกว่า
นี่เคยใช้แต่กับงานสเกลใหญ่เลยไม่ค่อยรู้ว่าเอฟเฟคที่ได้มันเวิร์กจริงมั๊ย
ปล.2  ตัวลอนใสตราช้างนี่ ติดตั้งเหมือนแผ่นโพลีมั๊ย ความหนาประมาณเดียวกันเลยรึเปล่า
แล้วมันจะเก็บขอบไงอ่ะ เอาครอบแฟลชชิ่งสำเร็จรูปปิดเลยเหรอ

[จักรี]

บ้านหลังใหญ่มวากกก  อันนี้กี่ล้านครับพี่เต้ย

[ออยอิชี่]

รอติดตามอ่านอยู่นะครับ

อยากเห็นแบบสำเร็จเสร็จแล้วไวไวจัง
